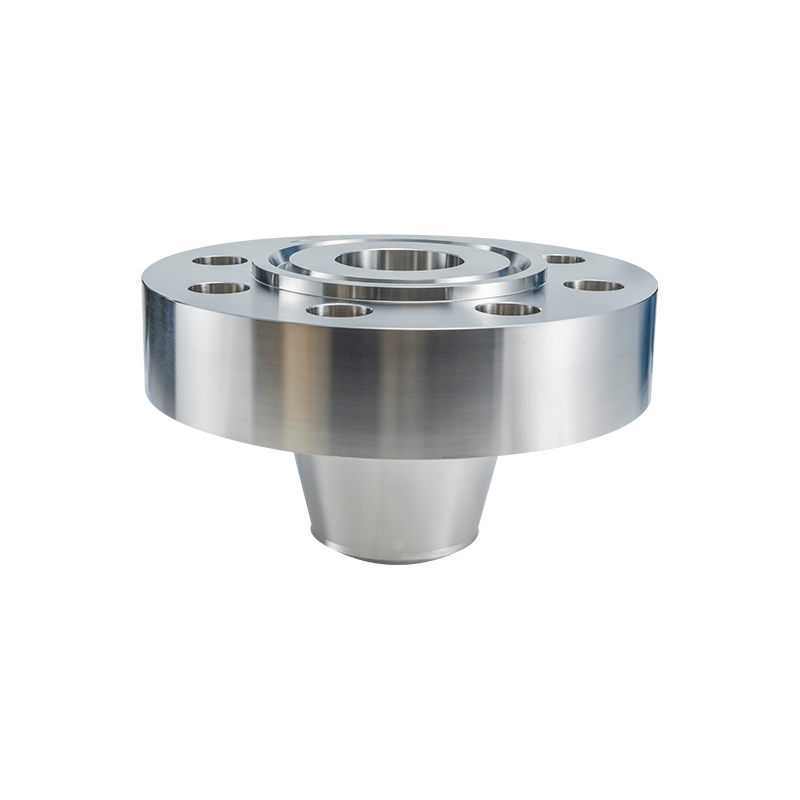

Quais flanges padrão ANSI se adaptam à sua tubulação?

Flanges padrão ANSI fornecem o principal método de conexão mecânica para sistemas de tubulação de pressão em instalações industriais norte-americanas. Este guia examina classificações de pressão-temperatura, tipos de revestimento e especificações de materiais essenciais para engenheiros de compras e projetistas de tubulações.

O que são flanges padrão ANSI e como eles evoluíram?

O American National Standards Institute (ANSI) publicou originalmente padrões dimensionais de flange, que a Sociedade Americana de Engenheiros Mecânicos (ASME) posteriormente manteve e atualizou. Os padrões ativos atuais incluem ASME B16.5 para flanges de até 24 polegadas de diâmetro nominal e ASME B16.47 para diâmetros maiores de até 60 polegadas.

Os principais sistemas de classificação incluem:

• Classes de pressão designadas 150, 300, 600, 900, 1500 e 2500 representando classificações de pressão-temperatura adimensionais
• Tipos de face, incluindo face elevada (RF), face plana (FF) e junta tipo anel (RTJ)
• Configurações de furos correspondentes às programações de tubos para compatibilidade de soldagem

opera como um fabricante certificado pela ISO 9001 com qualificações PED, TUV e TS, especializado em flanges de precisão e peças forjadas. A empresa produz flanges para tubos, flanges forjados, flanges usinados e componentes relacionados de acordo com os padrões GB, ASME, ASTM, JIS, EN e DIN, suportando fabricação totalmente personalizada baseada em desenhos. A faixa de produção abrange 1/2 polegada a 60 polegadas, pesos de peça única de até 10 toneladas e dimensões máximas de 4 metros. Recursos internos completos incluem forjamento, aquecimento, torneamento CNC, perfuração e linhas de inspeção que lidam com produção em volume e peças usinadas complexas.

Análise Técnica de Cinco Especificações Críticas

1. Configuração deslizante de baixa pressão: flanges padrão ansi deslizantes de 150 lb

A classe 150 representa a classificação de pressão padrão mais baixa, adequada para água, vapor e fluidos de processo não críticos em temperatura ambiente. Os flanges deslizantes deslizam sobre as extremidades dos tubos e soldam em ângulo ambos os lados, simplificando a instalação em espaços apertados.

Classificações de pressão-temperatura para aço carbono Classe 150:

• Pressão máxima 285 psi em temperatura ambiente (100°F)
• Redução de pressão para 140 psi a 400°F
• Redução de pressão para 20 psi a 750°F

Comparação de custos de instalação:

Flanges padrão ANSI 150 lb deslizantes As configurações são adequadas para tubulações de serviços públicos, sistemas HVAC e linhas de processo de baixa pressão, onde a velocidade de instalação supera os requisitos de resistência à fadiga.

2. Projeto de pescoço de solda de alta pressão: flanges padrão ansi, programação de pescoço de solda 40

Os flanges de pescoço soldado incorporam um cubo cônico que faz uma transição suave para a espessura da parede do tubo. Esta geometria distribui as tensões de flexão e fornece reforço estrutural em junções críticas.

As dimensões do tubo Schedule 40 determinam a compatibilidade do furo:

• Schedule 40 de 2 polegadas: diâmetro externo de 60,3 mm, parede de 3,91 mm, ID de 52,5 mm
• Schedule 40 de 4 polegadas: 114,3 mm de diâmetro externo, parede de 6,02 mm, 102,3 mm de diâmetro interno
• Schedule 40 de 6 polegadas: diâmetro externo de 168,3 mm, parede de 7,11 mm, ID de 154,1 mm

Comparação de desempenho do tipo de flange:

O flanges padrão ansi pescoço de solda cronograma 40 A combinação representa a especificação mais comum para tubulações de processo em fábricas de produtos químicos e refinarias, equilibrando a capacidade de pressão com a disponibilidade padrão de material.

3. Aplicações de fechamento e isolamento: flanges padrão ansi face elevada cega

Flanges cegos encerram sistemas de tubulação ou isolam equipamentos durante a manutenção. A face elevada fornece uma superfície de vedação usinada com precisão para compressão da junta.

As especificações de acabamento facial incluem:

• 125-250 micropolegadas AARH (altura média aritmética de rugosidade) para juntas não metálicas
• AARH de 63-125 micropolegadas para juntas enroladas em espiral
• AARH de 32-63 micropolegadas para juntas tipo anel

Comparação funcional do flange cego:

Flanges padrão ANSI face levantada cega as especificações exigem usinagem precisa da face e verificação de compatibilidade da junta. A construção sólida suporta a pressão total do sistema em qualquer direção, proporcionando isolamento confiável para entrada em vasos e manutenção de segmentos de tubulações.

4. Classes de materiais de aço carbono: flanges padrão ansi aço carbono a105

ASTM A105 especifica componentes de tubulação de aço carbono forjado para serviços em temperatura ambiente e elevada. A classe domina as aplicações de flanges industriais devido à economia e à confiabilidade mecânica.

Requisitos de composição química:

• Carbono máximo 0,35% para soldabilidade
• Manganês 0,60-1,05% para resistência
• Silício 0,10-0,35% para desoxidação
• Fósforo e enxofre máximo 0,040% cada

Comparação do método de fabricação:

Flanges padrão ANSI aço carbono a105 as especificações exigem certificados de teste de materiais que verificam o tratamento térmico e os testes mecânicos. A construção forjada elimina os riscos de porosidade interna inerentes aos componentes fundidos, justificando o custo adicional para serviços críticos.

5. Solda de soquete de alta pressão: solda de soquete de flanges padrão ansi 3000 psi

Os flanges de solda de soquete acomodam tubulações de diâmetro menor (normalmente 2 polegadas ou menos) em aplicações de alta pressão. O furo do soquete recebe a extremidade do tubo com soldagem de filete na junta externa.

Equivalência de classe de pressão:

• Solda de soquete de 3000 psi corresponde aproximadamente à Classe 600 e acima
• Solda de soquete de 6000 psi corresponde à Classe 1500
• Solda de soquete de 9000 psi corresponde à Classe 2500

Comparação de conexão de pequeno diâmetro:

O solda de soquete de flanges padrão ansi 3000 psi a especificação aborda conexões de instrumentos, portas de amostragem e linhas de processo de pequeno porte, onde conexões rosqueadas correm o risco de falha por fadiga sob pressão cíclica ou vibração.

Padrões de qualidade e certificação de fabricação

Conformidade com ISO 9001 e PED

Os sistemas de gestão da qualidade garantem uma produção consistente através de procedimentos documentados:

• Rastreabilidade de materiais desde relatórios de testes do moinho até a inspeção final
• Registros de tratamento térmico verificando ciclos de austenitização e normalização
• Inspeção dimensional de acordo com tabelas de tolerância ASME B16.5
• Teste de pressão 1,5 vezes a pressão nominal para aplicações críticas

Capacidades de fabricação interna

Jiangyin Zhonghai Precision Machinery mantém integração completa da produção:

• Prensas de forjamento de até 10.000 toneladas para peças brutas de grande diâmetro
• Fornos de tratamento térmico contínuo com controle de atmosfera
• Tornos verticais CNC usinando diâmetros de até 4 metros
• Centros de perfuração executando padrões de furos de parafusos com tolerância de posição de ±0,2 mm

Padrões Globais e Serviços de Personalização

Capacidade de produção multipadrão

A fabricação paralela de acordo com padrões internacionais atende aos requisitos globais do projeto:

• Padrões GB para projetos domésticos chineses
• ASME/ASTM para mercados da América do Norte e do Oriente Médio
• Especificações JIS para clientes japoneses e do sudeste asiático
• Normas EN/DIN para conformidade com o Espaço Económico Europeu

Soluções não padronizadas e projetadas

A fabricação baseada em desenho atende a requisitos especiais:

• Flanges de orifício com seções de medição
• Pescoços de solda longos para conexões de casco de vaso
• Flanges compactos reduzindo o peso e a carga do parafuso

Perguntas frequentes

Quais diferenças de diâmetro do círculo do parafuso existem entre os flanges Classe 150 e Classe 300?

Para um flange nominal de 6 polegadas, a Classe 150 especifica um diâmetro do círculo do parafuso de 241,3 mm com 8 parafusos com diâmetro de 22,2 mm. A classe 300 especifica um círculo de parafusos de 269,9 mm com 12 parafusos com diâmetro de 25,4 mm. O círculo de parafuso maior e o número aumentado de parafusos acomodam requisitos de compressão de junta mais elevados para classificações de pressão elevadas. Os flanges Classe 150 existentes não podem ser atualizados para Classe 300 perfurando furos adicionais devido ao diâmetro externo e espessura insuficientes.

Como os materiais A105 e A350 LF2 se comparam para aplicações de baixa temperatura?

O teste de impacto ASTM A105 Charpy V-notch qualifica-se a -29°C no mínimo. ASTM A350 Grau LF2 especifica requisitos de impacto a -46°C ou -59°C dependendo da classe. O grau LF2 custa de 15 a 25% mais, mas oferece a resistência necessária para serviços refrigerados e exposição ao clima do norte. A105 flanges padrão ansi aço carbono a105 especificações correm risco de fratura frágil abaixo de -29°C.

Que pressão máxima os flanges deslizantes podem suportar com segurança?

Os flanges deslizantes Classe 150 atingem 285 psi à temperatura ambiente, mas apresentam fatores de concentração de tensão 2,5 vezes maiores do que os projetos de pescoço de solda. Os limites de aplicação prática geralmente reduzem a capacidade dos flanges deslizantes para 150-200 psi em serviços cíclicos. O flanges padrão ansi 150 lb deslizantes a configuração é adequada apenas para aplicações estáticas e sem choque.

Como diferem os desempenhos de vedação de junta de face elevada e tipo anel?

Os flanges de face elevada comprimem as juntas planas ou enroladas em espiral em amplas áreas de contato, tolerando variações moderadas no acabamento superficial. As juntas do tipo anel requerem usinagem de ranhura de precisão (±0,05 mm) e contato metal com metal, obtendo vedação através da deformação plástica. As conexões RTJ suportam pressões superiores a 10.000 psi e temperaturas acima de 500°C onde as juntas convencionais falham. As conexões de face elevada dominam a tubulação de processo geral devido aos menores custos de usinagem e à simplicidade de substituição das juntas.

Quais são as quantidades mínimas de pedido e as políticas de amostra?

Os flanges de catálogo padrão suportam pedidos de peças únicas para requisitos de manutenção. Forjados personalizados exigem quantidades mínimas de material de 500 kg para rastreabilidade do lote térmico. Flanges de amostra para testes de qualificação exigem compra; relatórios dimensionais e certificados de materiais acompanham as entregas padrão sem custo adicional. A Jiangyin Zhonghai Precision Machinery mantém estoque de tamanhos comuns para envio rápido.

Conclusão

Selecionando apropriado Flanges padrão ANSI requer análise das condições de pressão-temperatura, dinâmica da tubulação e ambientes materiais. Seja especificando flanges padrão ansi 150 lb deslizantes para economia, flanges padrão ansi pescoço de solda cronograma 40 para resistência à fadiga, flanges padrão ansi face levantada cega para isolamento, flanges padrão ansi aço carbono a105 para serviço padrão ou solda de soquete de flanges padrão ansi 3000 psi para furos pequenos de alta pressão, as especificações técnicas determinam a integridade do sistema.

fornece fabricação integrada desde o forjamento até a inspeção final, apoiando indústrias globais de energia e processos com qualidade certificada e capacidade dimensional de até 4 metros de diâmetro.

Referências

• Sociedade Americana de Engenheiros Mecânicos, ASME B16.5-2020, Flanges de tubo e acessórios flangeados: NPS 1/2 até NPS 24 padrão métrico/polegada
• Sociedade Americana de Engenheiros Mecânicos, ASME B16.47-2017, Flanges de Aço de Grande Diâmetro: NPS 26 a NPS 60 Padrão Métrico/Polegada
• Sociedade Americana para Testes e Materiais, ASTM A105/A105M-21, Especificação Padrão para Forjados de Aço Carbono para Aplicações de Tubulação
• Sociedade Americana de Testes e Materiais, ASTM A350/A350M-18, Especificação padrão para forjados de aço carbono e de baixa liga, exigindo testes de tenacidade de entalhe para componentes de tubulação
• Comité Europeu de Normalização, EN 1092-1:2018, Flanges e suas juntas - Flanges circulares para tubos, válvulas, conexões e acessórios, designação PN - Parte 1: Flanges de aço
• Organização Internacional de Padronização, ISO 9001:2015, Sistemas de gestão da qualidade - Requisitos
