Quais são os principais benefícios dos flanges de aço carbono?

Compreensão Flange de aço carbono Tipos e padrões

Nos modernos sistemas de tubulação industrial, a seleção dos componentes de conexão determina a integridade e a segurança de toda a infraestrutura. Flange de aço carbonos servem como pontos de conexão fundamentais em tubulações, facilitando a montagem, desmontagem e manutenção. Engenheiros e especialistas em compras priorizam esses componentes por sua resistência mecânica superior e economia em comparação com ligas de aço inoxidável.

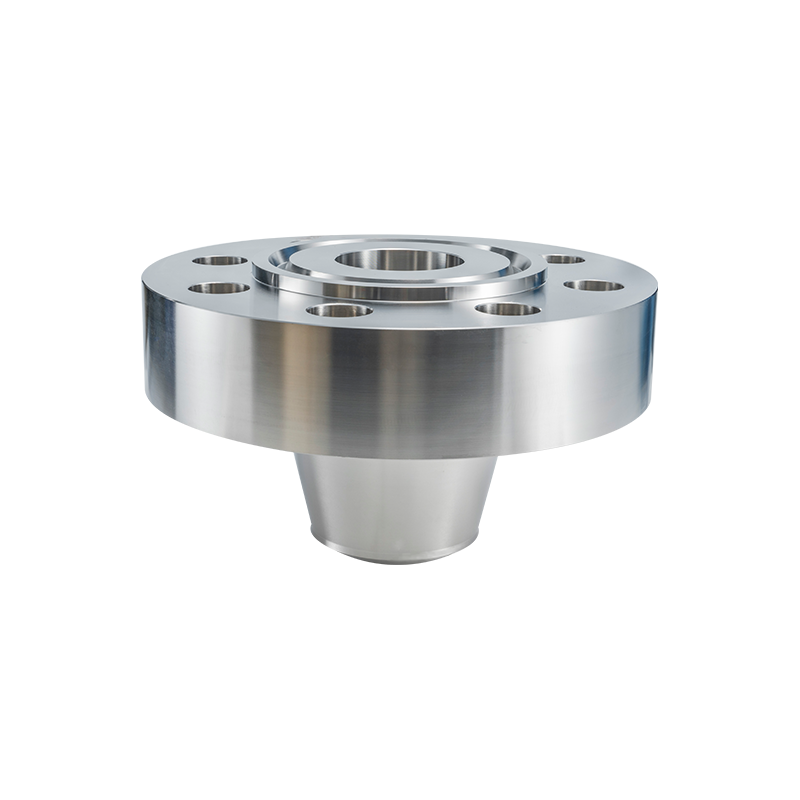

Flanges de pescoço soldado de aço carbono para sistemas de alta pressão

Para aplicações que envolvem flutuações de alta pressão e temperatura, os engenheiros de projeto especificam consistentemente flanges de pescoço de solda de aço carbono . Este tipo de flange apresenta um cubo longo e cônico que transfere a tensão do flange para o tubo, reduzindo efetivamente as concentrações de tensão na base do flange. O design garante uma conexão forte e confiável, tornando-o adequado para condições severas de serviço.

Abaixo está uma comparação entre flanges de pescoço soldado e flanges deslizantes padrão em relação ao desempenho estrutural:

Deslizamento de aço carbono nas dimensões dos flanges e especificações

Em contraste com as variantes de pescoço soldado, os flanges deslizantes deslizam sobre o tubo e são fixados com soldas de ângulo. Ao selecionar esses componentes, os engenheiros devem respeitar rigorosamente deslizamento de aço carbono nas dimensões dos flanges para garantir ajuste e alinhamento adequados. Os principais parâmetros dimensionais incluem o diâmetro externo, o diâmetro interno, o diâmetro do círculo do parafuso e a espessura do flange. Dimensões precisas são essenciais para compras B2B para evitar atrasos na instalação e garantir a compatibilidade com a infraestrutura de tubulação existente.

• Conformidade padrão: ASME B16.5, MSS SP-44.
• Principais medidas: Círculo do parafuso, número de furos para parafusos e altura da face elevada.
• Requisitos de tolerância: Essenciais para linhas de montagem de alto volume.

Classes de materiais e métricas de desempenho

Visão geral técnica de Flanges de aço carbono ASTM A105

A especificação do material é a base da aquisição de flanges. Flanges de aço carbono ASTM A105 representam o padrão da indústria para componentes de tubulação de aço carbono forjado. Esta classe abrange componentes de tubulação de aço carbono forjado para serviço em temperatura ambiente e em sistemas de pressão em temperaturas mais altas. O material oferece excelentes propriedades mecânicas, incluindo alta resistência à tração e ductilidade, essenciais para suportar tensões operacionais.

Compreensão Flange de aço carbonos Pressure Rating

A segurança operacional de um duto depende muito da correta interpretação do classificação de pressão de flanges de aço carbono . As classificações de pressão, geralmente indicadas pelas classes 150, 300, 600 e superiores, indicam a pressão de trabalho máxima permitida em uma temperatura específica. À medida que a temperatura operacional aumenta, a capacidade de retenção de pressão do aço carbono diminui. Os engenheiros devem calcular cuidadosamente as classificações de pressão e temperatura para selecionar um flange que possa suportar as condições de pico do sistema sem falhas.

Aplicações Especializadas na Indústria

Usos de flanges cegos de aço carbono em sistemas de dutos

A manutenção e terminação do sistema exigem soluções de vedação confiáveis. Usos de flanges cegos de aço carbono giram principalmente em torno do bloqueio da extremidade de um tubo ou válvula. Esses flanges não têm furo (furo central), permitindo vedar com eficácia a abertura da tubulação. Eles são vitais para testes de pressão, isolamento durante a manutenção e encerramento do fluxo em seções não utilizadas de uma rede. Sua construção robusta garante que possam suportar toda a pressão do sistema sem vazamentos.

Sobre Jiangyin Zhonghai Precision Machinery Co., Ltd.

Capacidades e certificações avançadas de fabricação

é o principal fabricante no mercado global de flanges. Somos uma empresa certificada pela ISO 9001 com qualificações PED, TUV e TS. Nossas instalações são especializadas na produção de flanges e peças forjadas de precisão, aderindo a rigorosos padrões internacionais, incluindo GB, ASME, ASTM, JIS, EN e DIN. Mantemos recursos internos completos, desde forjamento e aquecimento até torneamento CNC, furação e inspeção final, garantindo controle total sobre a qualidade do produto.

Soluções personalizadas para flanges padrão e não padrão

Entendemos que soluções prontas para uso não atendem a todos os desafios de engenharia. A Jiangyin Zhonghai Precision Machinery oferece suporte à fabricação totalmente personalizada baseada em desenhos. Nossa linha de produção abrange tamanhos de 1/2'' a 60'', com pesos unitários de até 10 toneladas e dimensões máximas de 4 metros. Quer um cliente exija flanges de tubos padrão ou componentes complexos não padronizados, nossa equipe fornece soluções confiáveis ​​adaptadas às necessidades industriais específicas.

Conclusão

A seleção do flange correto envolve um profundo conhecimento dos tipos, materiais e classificações de pressão. Flange de aço carbonos continuam a ser a espinha dorsal da tubulação industrial devido à sua versatilidade e resistência. A parceria com um fabricante qualificado como a Jiangyin Zhonghai Precision Machinery garante acesso a componentes certificados e de alto desempenho que atendem às demandas exatas dos projetos de engenharia modernos.

Perguntas frequentes (FAQ)

1. Qual é a principal diferença entre pescoço de solda e flanges deslizantes?

Os flanges de pescoço soldado são fixados por meio de uma solda de topo e são projetados para aplicações de alta pressão, enquanto os flanges deslizantes deslizam sobre o tubo e usam soldas de ângulo, tornando-os mais fáceis de instalar, mas adequados para pressões mais baixas.

2. Por que ASTM A105 é um material comum para flanges de aço carbono?

Flanges de aço carbono ASTM A105 são populares porque o material oferece um equilíbrio entre boa resistência mecânica, tenacidade e economia para serviços em ambiente e alta temperatura.

3. Como determino a classificação de pressão correta para minha aplicação?

Você deve consultar as tabelas de classificação de pressão-temperatura fornecidas em normas como ASME B16.5. O classificação de pressão de flanges de aço carbono diminui à medida que a temperatura de serviço aumenta.

4. Quais são as principais utilizações de um flange cego?

O principal usos de flanges cegas de aço carbono são bloquear a extremidade de um sistema de tubulação, isolar seções para manutenção e facilitar testes de pressão hidrostática.

5. Os fabricantes podem produzir tamanhos de flange não padronizados?

Sim, fabricantes respeitáveis ​​como Jiangyin Zhonghai Precision Machinery oferecem fabricação personalizada baseada em desenhos para flanges não padronizados de até 4 metros de diâmetro.

Referências

• ASME B16.5 - Flanges de tubo e acessórios flangeados: NPS 1/2 a NPS 24 padrão métrico/polegada.
• ASTM Internacional. "Especificação padrão para componentes de tubulação de aço carbono forjado (A105/A105M)."
• Petrowiki. "Flanges de tubulação e suas aplicações."
